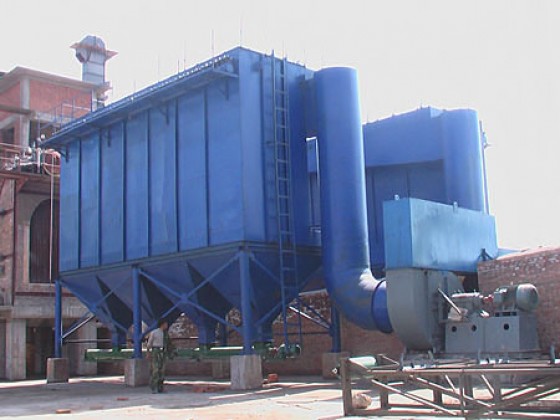

PPC气箱脉冲布袋除尘器

  • 所属分类:除尘设备
  • 电 话:0536-3331117
  • 传 真:0536-3331117
  • 订购热线:18765689178
下一个产品:MD分室脉冲布袋除尘器
  • 概述:

            PPC系列除尘器是我公司制造新开发的一种新型气箱脉冲高效袋式除尘器。它综合分室反吹脉冲喷吹清灰等各类袋式除尘器的优点,克服了分室反吹清灰强度较差,脉冲喷吹清灰需要和过滤同时进行的缺点,扩大了应用范围,该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强、效果好、使用寿命长。该产品适用于高浓度粉尘的治理,可简化粉尘治理工艺流程,降低设备投资。产品结构紧凑,占地面积少,可降低建设投资。该产品具有显著的环境效益、社会效益和经济效益,填补了气震式脉冲清灰的空白。
            PPC型气箱式袋除尘器具有四个系列33种规格。过滤面积从93-436l/m2,处理风量从6900m3/h至314000m3/h。广泛应用于建材水泥、冶金、机械、化工和耐火材料行业,特别适用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统(或除尘系统),也可适用于煤磨除尘,但要增设防燃防爆措施,除尘器结构也要相应改变。还可适用于含尘浓度特高气体的除尘,如带O-sepa选粉机的粉磨系统,其气体含尘浓度高达1000g/m3(标)以上,可不设置作预除尘用的旋风除尘器。对于我国北方严寒地区,本除尘器在增加加热保温装置后也能适用。

    气箱式脉冲收尘器特点:

    气箱脉冲清灰袋收尘器的特点是采用分室轮流进行清灰,即所谓离线清灰。当某一个室进行喷吹清灰时,过滤气流被切断,避免了喷吹清灰产生粉尘二次飞扬。所以气箱式脉冲袋收尘器能捕集含水量尘浓度高达1000g/m3(标)的气体。

    PPC型气箱式袋除尘器技术性能表(一)

         技术参数 / 型 号
    PPC 32-3
    PPC 32-4
    PPC 32-5
    PPC 32-6
    PPC 64-4
    PPC 64-5
    PPC 64-6
    PPC 64-7
    PPC 64-8
    处理风量 (m3/h)
    6900
    8900
    11160
    13390
    17800
    22300
    26700
    31200
    35700
    过滤风速    (m/min)
    1-1.8(根据不同的扬尘点选取不同的净化过滤风速,参见表1)
    总过滤面积  (m2)
    93
    124
    155
    186
    248
    310
    372
    434
    496
    净过滤面积(m2)
    62
    93
    124
    155
    186
    248
    310
    372
    434
    除尘器室数(个)
    3
    4
    5
    6
    4
    5
    6
    7
    8
    滤袋总数(条)
    96
    128
    160
    192
    256
    320
    384
    448
    512
    除尘器阻力(Pa)
    1470-1770
    除尘器承受负压(Pa)
    5000
    进口气体含尘浓度(g/m3)
    <200
    <1000
    出口气体含尘浓度(mg/Nm3)
    ≤30
    清灰压 缩空气
    压力(Pa)
    (5-7)x105
    耗气m3/min
    0.27
    0.37
    0.46
    0.55
    1.2
    1.5
    1.8
    2.1
    2.4
    脉冲阀
    数量(个)
    3
    4
    5
    6
    4
    5
    6
    7
    8
    规格(英寸)
    1?
    2?
    提升阀 (带气缸)
    数量(个)
    3
    4
    5
    6
    4
    5
    6
    7
    8
    规格(mm)
    提升阀板直径 460,气缸直径 63 提升阀板式直径 595,气缸直径 100
    星型卸料装置 YJD-16
    下料口300×300mm,高度400mm,转速41r/min,减速电机功率1.5kw,产量39.4m3/h
    螺旋输送机
    规格
    直径300,产量39.4m3/h(填充率=0.7)
    减速电机
    型号XWD2.2-5-1/59,功率2.2kw
    滤袋规格和材料
    直径×长度130×2450,涤纶针刺毡毛重450g/m2,使用温度120℃
    保温层面积(m2)
    26.5
    34
    41
    48.5
    70
    94
    118
    124
    156
    设备总重(约值)(kg)
    2880
    4080
    5280
    6480
    8280
    9960
    11640
    13320
    15000

    注:1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
          2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。


    PPC型气箱式袋除尘器技术性能表(二)

         技术参数 / 型 号
    PPC 96-4
    PPC 96-5
    PPC 96-6
    PPC 96-7
    PPC 96-8
    PPC 96-9
    PPC96-2×5
    PPC96-2×6
    PPC96-2×7
    PPC96-2×8
    PPC96-2×9
    PPC96-2×10
    处理风量 (m3/h)
    26800
    33400
    40100
    46800
    53510
    60100
    66900
    80700
    94100
    107600
    121000
    134500
    过滤风速    (m/min)
    1-1.8(根据不同的扬尘点选取不同的净化过滤风速,参见表1)
    总过滤面积  (m2)
    372
    465
    557
    650
    744
    836
    929
    1121
    1308
    1494
    1681
    1868
    净过滤面积(m2)
    279
    372
    465
    557
    657
    744
    836
    1028
    1215
    1401
    1588
    1775
    滤袋总数(条)
    384
    480
    576
    672
    768
    864
    960
    1152
    1344
    1536
    1728
    1920
    除尘器阻力(Pa)
    1470-1770
    除尘器承受负压(Pa)
    5000
    进口气体含尘浓度(g/m3)
    <1300
    出口气体含尘浓度(mg/Nm3)
    ≤30
    清灰压 缩空气
    压力(Pa)
    (5-7)x105
    耗气m3/min
    1.2
    1.5
    1.8
    2.1
    2.4
    2.7
    3.0
    3.4
    4.2
    4.8
    5.4
    6.0
    脉冲阀
    数量(个)
    4
    5
    6
    7
    8
    9
    10
    12
    14
    16
    18
    20
    规格(英寸)
    2?
    提升阀 (带气缸)
    数量(个)
    4
    5
    6
    7
    8
    9
    10
    12
    14
    16
    18
    20
    规格(mm)
    提升阀板直径 725,气缸直径 100
    星型卸料装置 YJD-16
    下料口400×400mm,转速45r/min,减速电机功率2.2kw,每台产量72.2m3/h 单排1台,双排2台
    螺旋输送机
    规格
    直径 400,产量38m3/h 单排1台,双排2台
    减速电机
    型号XWD5.5-7-1/59,功率5.5kw
    空气输送斜槽
    如进气口气体含尘浓度大于700g/m3标,应选用带输送斜槽或较大规模螺旋输送机的除尘器
    滤袋规格和材料
    直径×长度130×2450,涤纶针刺毡毛重450g/m2,使用温度120℃
    保温层面积(m2)
    110
    120
    130
    140
    150
    160
    175
    210
    245
    280
    315
    350
    设备总重(约值)(kg)
    10452
    12120
    14880
    16920
    18840
    21240
    25200
    30240
    35280
    40320
    45360
    50400

    注:1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
    2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。

    PPC型气箱式袋除尘器技术性能表(三)


    技术参数 / 型 号
    PPC128-6
    PPC128-9
    PPC128-10
    PPC128-2×6
    PPC128-2×7
    PPC128-2×8
    PPC128-2×9
    PPC128-2×10
    PPC128-2×11
    PPC128-2×12
    PPC128-2×13
    PPC128-2×14
    处理风量 (m3/h)
    67300
    100900
    121000
    134600
    157000
    179400
    201900
    224300
    247600
    269100
    296100
    314000
    过滤风速    (m/min)
    1-1.8(根据不同的扬尘点选取不同的净化过滤风速,参见表1)
    总过滤面积  (m2)
    935
    1402
    1558
    1869
    2181
    2492
    2804
    3115
    3427
    3738
    4050
    4361
    净过滤面积(m2)
    779
    1246
    1402
    1713
    2025
    2336
    2648
    2959
    3271
    3582
    3894
    4205
    滤袋总数(条)
    768
    1152
    1280
    1536
    1792
    2084
    2304
    2560
    2816
    3072
    3328
    3584
    除尘器阻力(Pa)
    1470-1770
    除尘器承受负压(Pa)
    <5000
    进口气体含尘浓度(g/m3)
    <1300
    出口气体含尘浓度(mg/Nm3)
    ≤30
    清灰压 缩空气
    压力(Pa)
    (5-7)x105
    耗气m3/min
    3.6
    5.4
    6.0
    7.0
    8.3
    9.5
    10.7
    12
    13.1
    14.3
    15.5
    16.7
    脉冲阀
    数量(个)
    12
    18
    20
    24
    28
    32
    36
    40
    44
    48
    52
    56
    规格(英寸)
    2?
    提升阀 (带气缸)
    数量(个)
    6
    9
    10
    12
    14
    16
    18
    20
    22
    24
    26
    28
    规格(mm)
    提升阀板直径 725,气缸直径 100
    星型卸料装置 YJD-16
    下料口300×300mm,产量24m3/h 双翻板阀、规格305×915
    螺旋输送机
    规格
    直径 300,产量21m3/h 无
    减速电机
    XWD2.2-5-1/43,功率2.2kw 无
    空气输送斜槽
    斜槽规格250mm,斜槽所需风量为2.0m3/ m2透气层 风压6860Pa,风机选型和管道配置由选用者确定,如进气口气体含尘浓度大于700g/m3标,应选用螺旋输送机的收尘器
    滤袋规格和材料
    直径×长度130×3050,涤纶针刺毡毛重450g/m2,使用温度120℃
    保温层面积(m2)
    125
    196
    205
    223
    247
    262
    277
    292
    307
    322
    337
    352
    设备总重(约值)(kg)
    24120
    31680
    34680
    43920
    52680
    60000
    66480
    72000
    78480
    86400
    93600
    100800

    注:1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
    2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。
