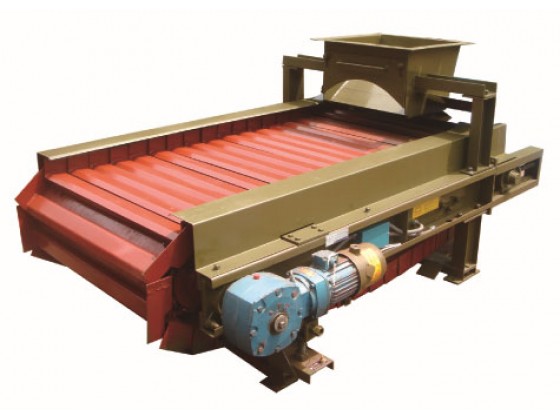

LDG高温链板秤
- 所属分类:计量设备
- 电 话:0536-3331117
- 传 真:0536-3331117
- 订购热线:18765689178
下一个产品:DGL吊挂计量螺旋秤
LDG系列高温链板秤是专为水泥、冶金、化工等行业中高温度,高硬度物料(如水泥熟料)在输送过程中进行连续配料与计量而设计。
主要特点:
独特的S型裙边料板有耐磨钢板采用专用模具冲压成型,结构紧凑,运转平稳,噪音小,两侧的裙边能有效的防止物料漏撒。
输送机构采用大节距链轮和单侧弯板滚子链,经热处理,耐温、耐磨、不跑偏。
拖动机构采用异步电机配套BW(E)系列摆线针轮减速机,适用于变频调速配料和恒速计量两种模式。
弱磁式齿轮测速装置和耐高温荷重传感器使得速度、重量信号准确、稳定。
悬吊式结构,料仓和拖动机构与秤架一体化,安装和使用简单、方便。
主要技术参数:
动态累积误差:优于2%
测速信号:40脉冲/转
运料板规格:650、800、1000mm
控制精度:优于1%
耐高温范围:≤300℃
主要技术参数:
秤体规格 |
电机型号 |
减速机型号 |
主、从动链轮 |
总减速比 |
物料线速度(m/s) |
台时产量(T/h) |
参考台时产量(T/h) |
|
Z1 |
Z2 |
|||||||
650 |
Y90L-4-1.5 |
BWE1812-253 |
22 |
61 |
701.5 |
0.035 |
1.0~10 |
2.0~7.0 |
650 |
Y90L-4-1.5 |
BWE18-71 |
22 |
61 |
196.86 |
0.1270 |
4.0~40 |
10~30 |
800 |
Y100L-4-2.2 |
BWE18-59 |
22 |
61 |
136.77 |
0.1628 |
10~80 |
40~63 |
1000 |
Y100L-4-2.2 |
BWE18-59 |
22 |
61 |
163.59 |
0.2650 |
16~100 |
63~80 |
1000 |
Y100L-4-2.2 |
BWE18-43 |
22 |
61 |
99.68 |
0.3929 |
25~160 |
80~120 |
备注 |
1.650型秤体链板传动采用节距P=15.875mm的标准标滚子链及链轮 |
|||||||
2.800、1000型秤体链传动采用节距P=19.05mm的标准滚子链及链轮 |
||||||||
3.异步电机选用Y系列四级电机(卧式)摆线针轮减速机选用BW系列 |
||||||||
4.选择吨位时,最好取表中的参考吨位栏内的推荐值 |
