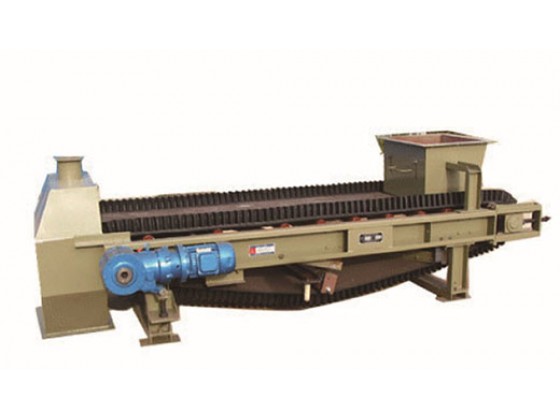

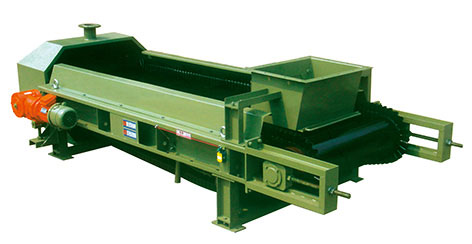

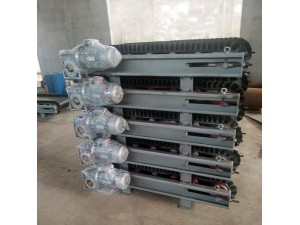

TDG调速定量给料机

  • 所属分类:计量设备
  • 电 话:0536-3331117
  • 传 真:0536-3331117
  • 订购热线:18765689178
上一个产品:BM/ICS系列电子皮带秤
下一个产品:LDG高温链板秤

  •   TDG调速定量给料机采用动态给计量方式和计算机变频控制,设备皮带自动张紧装置、跑偏报警保护及现场控制开关,具有运行稳定、可靠性高的优点,计量精度高,能在较恶劣的环境下正常工作,适用于建材、冶金、化工、粮食等行业的散状物料的配料和计量,是实现自动化控制、稳定产品质量的理想计量设备。


    TDG调速定量给料机结构特点:

    1.由冷弯C型钢板组成秤体框架,结构新颖,强度大,适合于各种规格非标秤体的设计;
    2.一体化直联式减速电机,国外进口技术制造,低噪音、低震动、抗粉尘、长寿命、高可靠性;减速电机带反力矩撑 板,轴装结构。与秤体主动滚筒直接相联,安装、调试与维护极其方便。
    3.环形无接头皮带,可根据工艺选择:平皮带、挡板结构、裙边皮带结构;
    4.独特的X型簧片称量机构,簧片受力更均匀,线性与重复性更好;
    5.弱磁式齿轮测速装置的设计,配合测速电路真实的反应了电机速度,测速信号准确、可靠;
    6.独特的皮带防跑偏装置,仿申克秤三托辊结构,可自由调节张紧托辊;
    7.秤体进料装置自带托板,可控制进料量与封料,以便秤体标定与校零;

    TDG调速定量给料机-主要技术参数:

    ? 系统精度:≤±0.5%;
    ? 调速范围:1:10;
    ? 调速方式:变频调速;
    ? 工作方式:连续
    ? 使用环境:仪表-50~50℃;秤体-30~50℃;相对时度≤90%
    ? 电源:~220V -15%-10%,50Hz(微机部分);
    ? 给料范围:0.2~2000t/h。工艺流程模拟图:
    ? 测速信号;40脉冲/转

    TDG调速定量给料机-配置表:

    皮带宽度(mm)

    减速电机型号规格(SBD50、65系列)

    皮带线速度(m/s)

    荷重传感器(kw)

    变频器额定转速(Hz)

    台时产量(t/h)

    参考台时产量(t/h)

    500

    SBD65-923-1.1kw

    0.0082

    50

    50

    0.1~4.0

    0.2~3

    650

    SBD65-619-1.1kw

    0.0254

    50

    0.4~8.0

    0.65~7.5

    800

    SBD65-253-1.5kw

    0.0621

    100

    2.0~20

    4.0~16

    800

    SBD65-102-1.5kw

    0.1539

    100

    4.0~40

    10~32

    1000

    SBD65-91-1.5kw

    0.1725

    100

    10~100

    40~80

    1200

    SBD65-59-1.5kw

    0.2661

    200

    16~160

    80~120

    秤体宽度:B500~1800mm;  台时产量:0.2~2000t/h;
